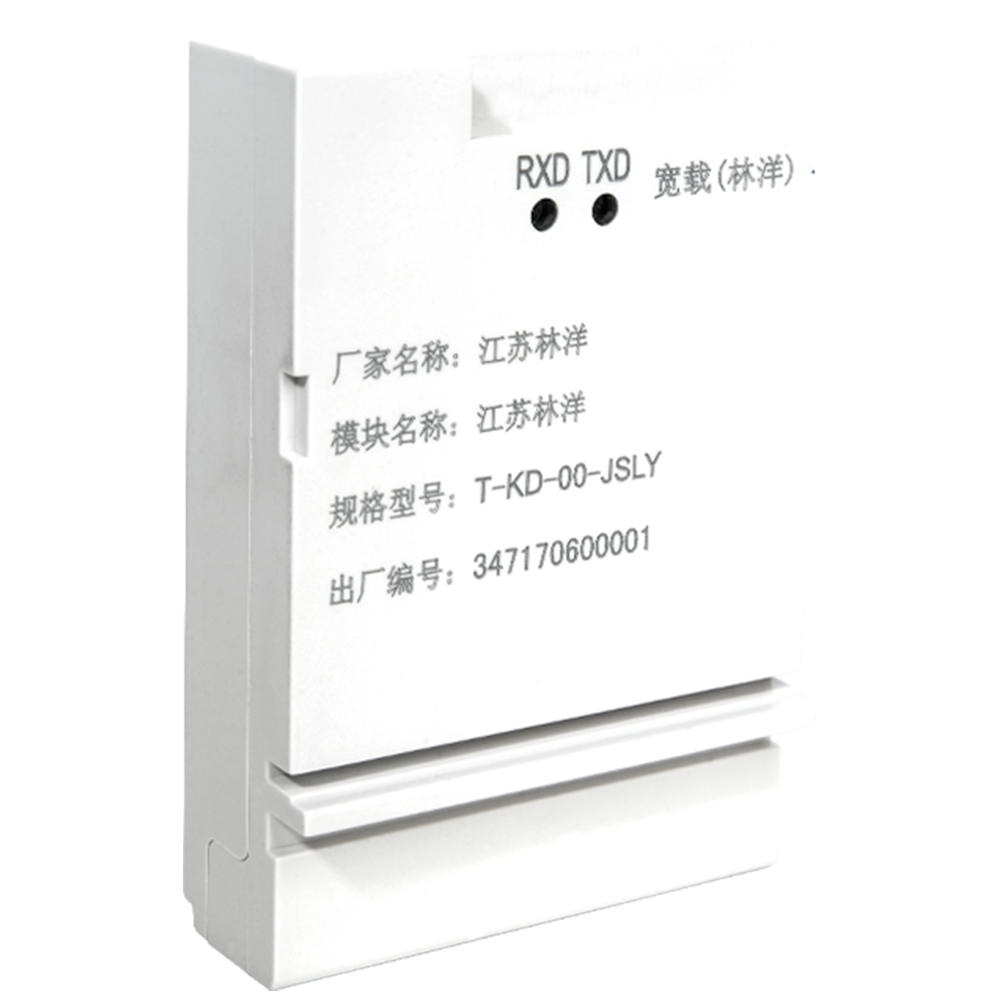

T-KD-00-JSLY三相寬帶載波模塊是江蘇林洋能源股份有限公司基于OFDM寬帶電力線載波芯片而優化設計的高性能、低功耗，為智能電網用電信息采集系統三相智能電能表提供模塊化解決方案，適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸，解決低壓電力線通信的關鍵技術問題，符合中國南方電網有限責任公司企業標準Q/CSG1209004-2015三相電子式費控電能表相關技術規范。
Q/CSG1209004-2015南網《三相電子式費控電能表技術規范》
南網《計量自動化終端本地通信模塊接口協議（2016版）》
DL/645-2007《多功能電能表通信協議》
DL/645-1997《多功能電能表通信協議》
基于OFDM寬帶電力線載波芯片而優化設計，高性能、低功耗。
適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸。
工作電壓 | DC8V～24V |
工作頻段 | 2MHz～12 MHz |
調制方式 | OFDM，子載波支持BPSK、QPSK、8QAM、16QAM、64QAM |
靜態功耗 | ≤0.5W |
動態功耗 | ≤1.5W |
串口速率 | 2400bps |
工作溫度 | -40℃～85℃ |
工作濕度 | 10%～100%RH 無冷凝 |
外形尺寸 | 94.8mm（長）×65mm（寬）×24mm（高） |
